시스템 비계 설치 기준 정리

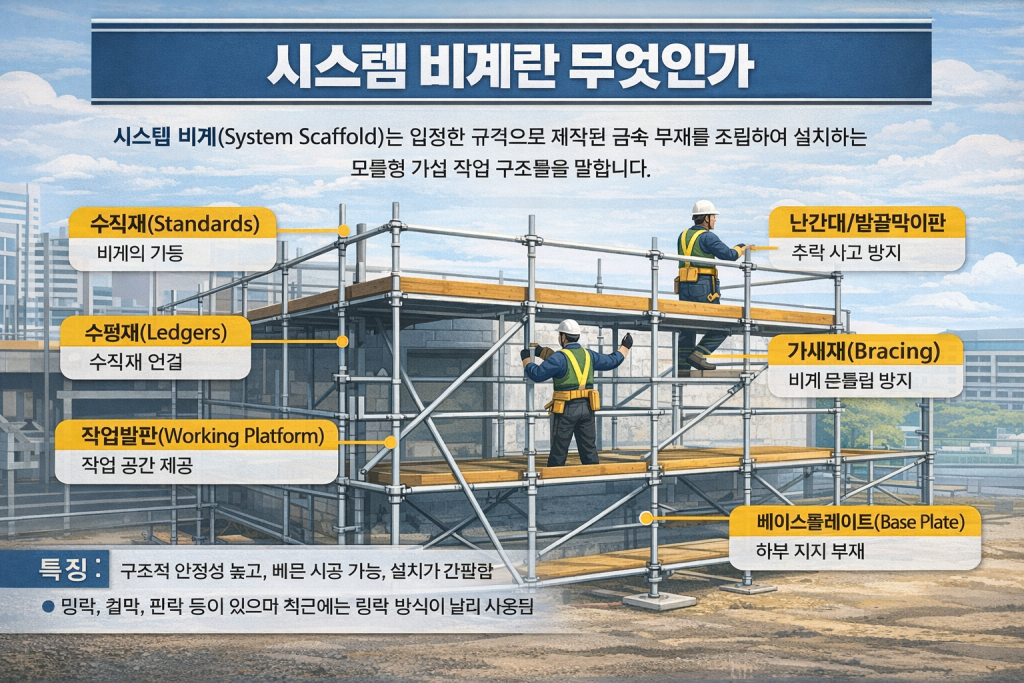

1. 시스템 비계란 무엇인가
시스템 비계(System Scaffold)는 일정한 규격으로 제작된 금속 부재를 조립하여 설치하는 모듈형 가설 작업 구조물을 말합니다.
건설현장에서 작업자가 안전하게 작업할 수 있는 발판을 제공하고,
외벽 공사나 마감 공사 등 다양한 작업을 수행할 수 있도록 작업 공간을 확보하는 역할을 합니다.
과거에는 강관을 연결하여 설치하는 강관비계(파이프 비계)가 주로 사용되었지만 설치 과정이 복잡하고 구조 안정성이 작업자의 숙련도에 크게 좌우되는 문제가 있었습니다.
이러한 문제를 개선하기 위해 개발된 것이 바로 시스템 비계입니다.
시스템 비계는 공장에서 규격화된 수직재, 수평재,
가새재, 작업발판 등의 부재를 조립하는 방식으로 설치되기 때문에 구조적 안정성이 높고 시공 속도가 빠르며 품질 관리가 용이합니다.
또한 연결 부위가 정해진 규격으로 제작되어 있어 수직과 수평 정렬이 정확하게 유지되고,
고층 건축물이나 대형 건설현장에서도 안정적인 작업 환경을 제공할 수 있습니다.
대표적인 시스템 비계 방식으로는 링락(Ring-Lock), 컵락(Cup-Lock), 핀락(Pin-Lock) 방식 등이 있으며,
최근 국내 건설현장에서는 조립성과 안정성이 뛰어난 링락 방식 시스템 비계가 가장 널리 사용되고 있습니다.

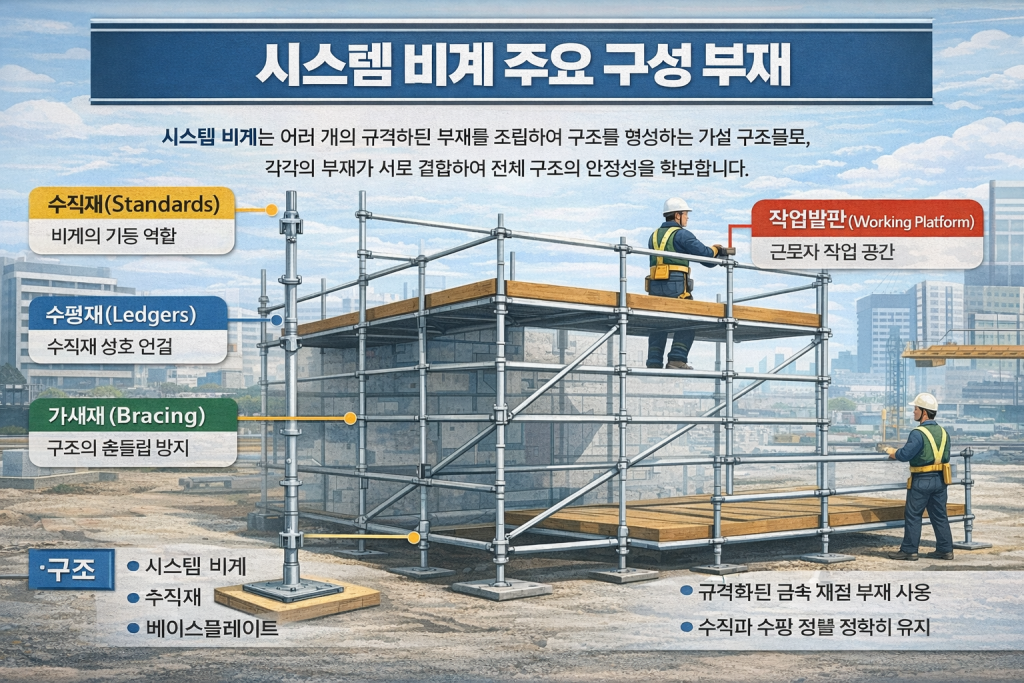

2. 시스템 비계 주요 구성 부재
시스템 비계는 여러 개의 규격화된 부재를 조립하여 구조를 형성하는 가설 구조물로,
각각의 부재가 서로 결합하여 전체 구조의 안정성을 확보합니다.
주요 구성 부재로는 수직재, 수평재, 가새재, 작업발판, 베이스플레이트, 난간대 등이 있습니다.
먼저 수직재(Standards)는 비계의 기둥 역할을 하는 가장 기본적인 부재로,
전체 하중을 지지하며 일정 간격으로 설치되어 구조의 골격을 형성합니다.
여기에 연결되는 수평재(Ledgers)는 수직재 사이를 연결하여 비계의 수평 구조를 형성하고 작업발판을 지지하는 역할을 합니다.
또한 구조의 흔들림을 방지하기 위해 가새재(Bracing)를 설치하는데,
이는 대각선 방향으로 설치되어 비계의 강성과 안정성을 높여주는 중요한 부재입니다.
작업자가 실제로 작업하는 공간은 작업발판(Working Platform)으로 구성되며,
미끄럼 방지와 하중 지지 기능을 갖추어야 합니다.
이 외에도 하부 하중을 지반에 분산시키는 베이스플레이트(Base Plate)와 작업자의 추락을 방지하기 위한 난간대(Guard Rail) 및 발끝막이판(Toeboard) 등이 함께 설치되어야 안전한 작업 환경을 확보할 수 있습니다.
이러한 부재들은 반드시 제조사의 규격과 설치 기준에 따라 조립되어야 하며,
임의로 변형하거나 누락해서는 안 됩니다.

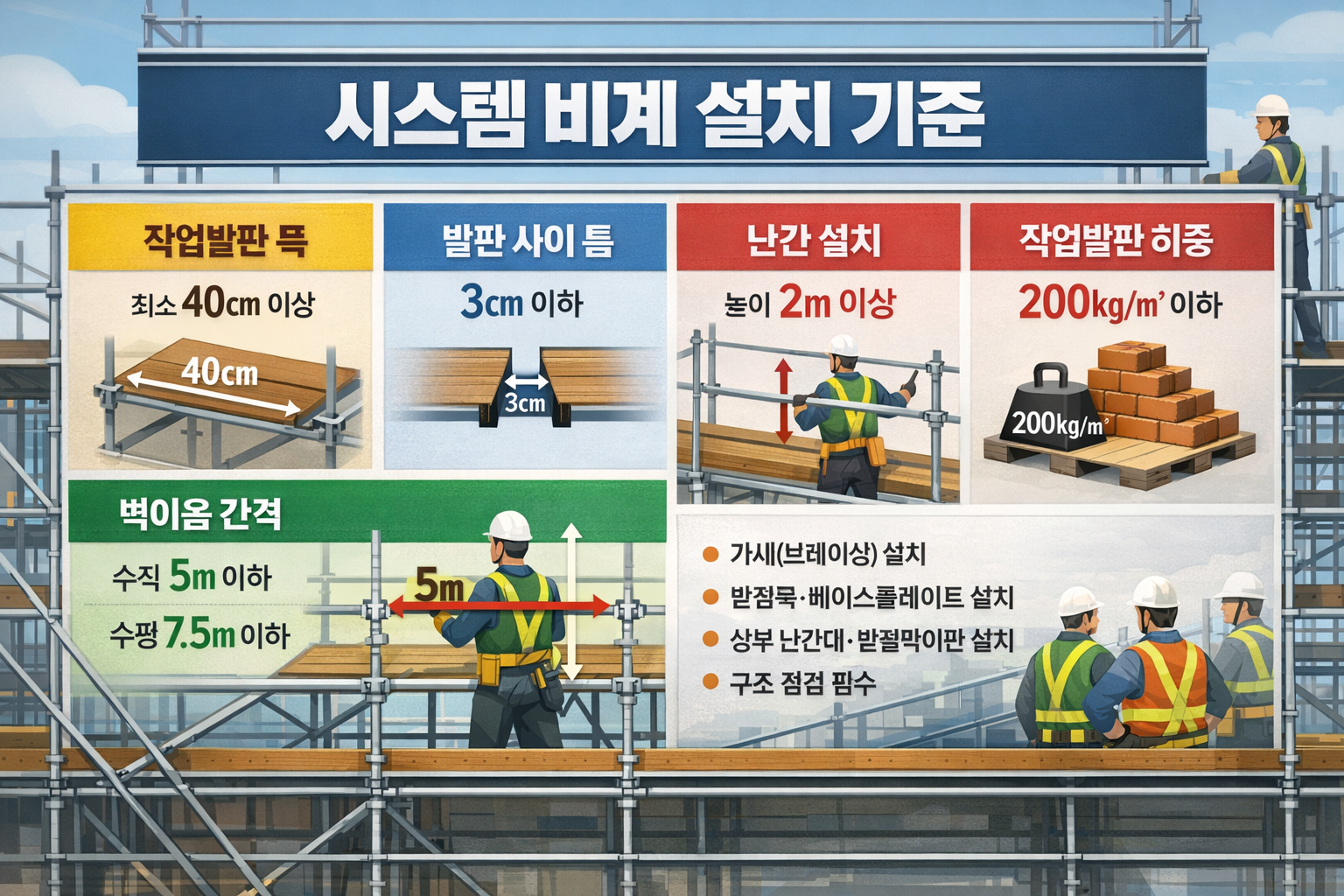

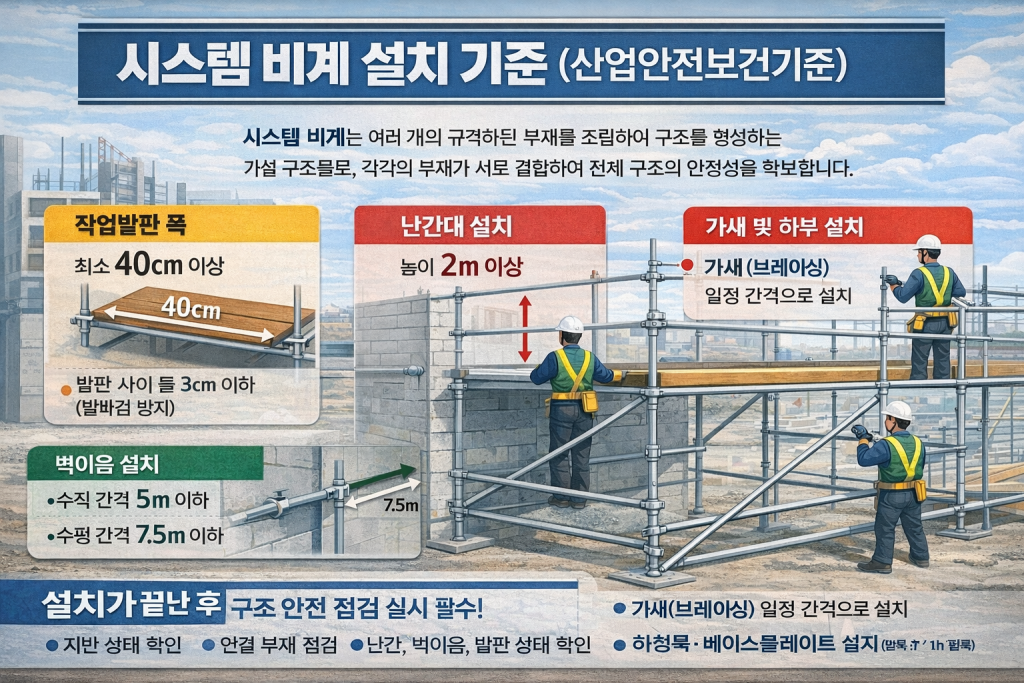

3. 시스템 비계 설치 기준 (산업안전보건기준)
시스템 비계는 작업자의 추락 및 구조물 붕괴 사고를 예방하기 위해 산업안전보건법 및 산업안전보건기준에 관한 규칙에 따라 설치해야 합니다.
먼저 작업자가 서서 작업하는 작업발판의 폭은 최소 40cm 이
상 확보해야 하며, 발판 사이의 틈은 3cm 이하가 되도록 설치하여 발 빠짐 사고를 방지해야 합니다.
또한 작업발판의 높이가 2m 이상인 경우에는 추락 방지를 위해 상부 난간대,
중간 난간대, 발끝막이판을 반드시 설치해야 합니다.
일반적으로 난간의 높이는 약 90cm에서 120cm 사이로 설치하여 작업자의 안전을 확보합니다.
비계의 전도 및 붕괴를 방지하기 위해 건물과 비계를 연결하
는 벽이음 설치도 필수입니다.
일반적인 설치 기준은 수직 간격 5m 이하, 수평 간격 7.5m 이하이며, 구조물의 높이나 작업 환경에 따라 더 촘촘하게 설치하기도 합니다.
이와 함께 비계 구조의 강성을 확보하기 위해 가새(브레이싱)를 일정 간격으로 설치해야 하며,
비계 하부에는 받침목 또는 베이스플레이트를 설치하여 지반 침하를 방지해야 합니다.
이러한 기준을 준수하는 것은 단순한 규정 준수가 아니라 건설현장의 추락 및 붕괴 사고를 예방하기 위한 필수 안전 조치입니다.

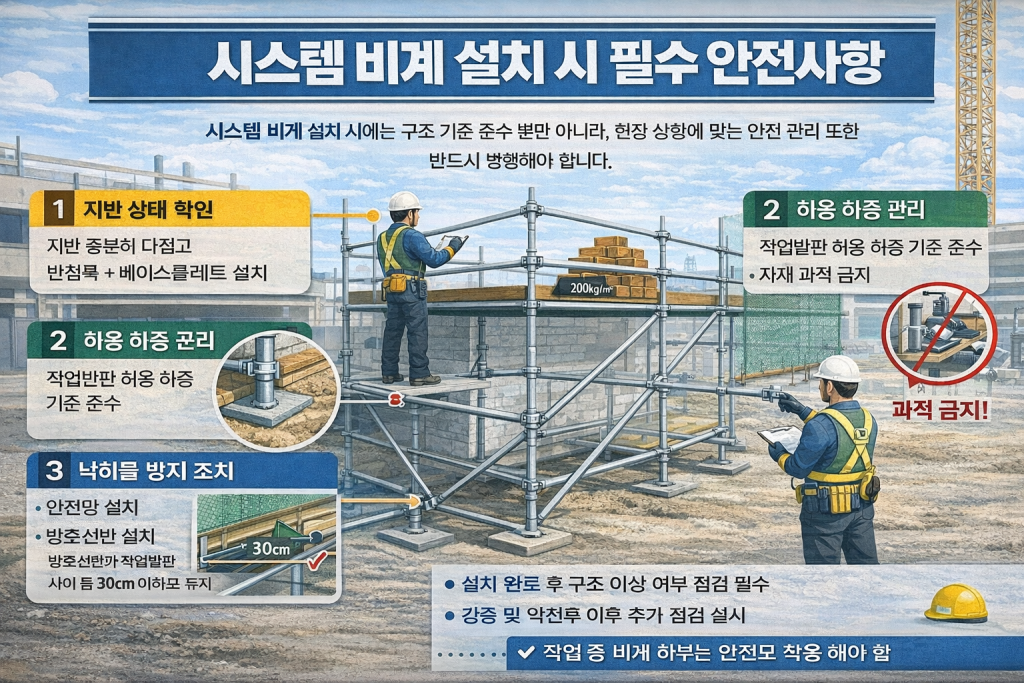

4. 시스템 비계 설치 시 필수 안전사항
시스템 비계를 설치할 때는 구조 기준을 지키는 것뿐만 아니라 현장 상황에 맞는 안전 관리가 반드시 병행되어야 합니다.
먼저 가장 중요한 것은 지반 상태 확인입니다.
비계는 상당한 하중을 지지하는 구조물이므로 지반이 약하거나 침하 위험이 있는 경우 비계 전체가 기울거나 붕괴될 수 있습니다.
따라서 설치 전 지반을 충분히 다짐하고, 필요할 경우 받침목(깔판)과 베이스플레이트를 설치하여 하중이 균등하게 전달되도록 해야 합니다.
또한 허용 하중 관리도 매우 중요합니다.
작업발판에는 작업 인원과 자재 하중이 동시에 작용하기 때문에 과도한 자재 적재를 금지해야 하며,
일반적으로 작업발판의 허용 하중은 약 200kg/㎡ 수준을 기준으로 관리합니다.
고층 건축물 외벽 작업에서는 낙하물 방지 조치도 필수입니다.
작업 중 공구나 자재가 떨어질 경우 심각한 인명 사고가 발생할 수 있으므로 낙하물 방지망, 방호선반, 안전망 등을 설치하여 작업자와 보행자를 동시에 보호해야 합니다.
이와 함께 비계 설치 작업을 수행하는 근로자는 안전대(추락 방지용 안전벨트)를 착용하고 작업해야 하며,
설치가 완료된 이후에는 관리자에 의한 구조 안정성 점검을 실시한 후 사용해야 안전한 작업 환경을 확보할 수 있습니다.

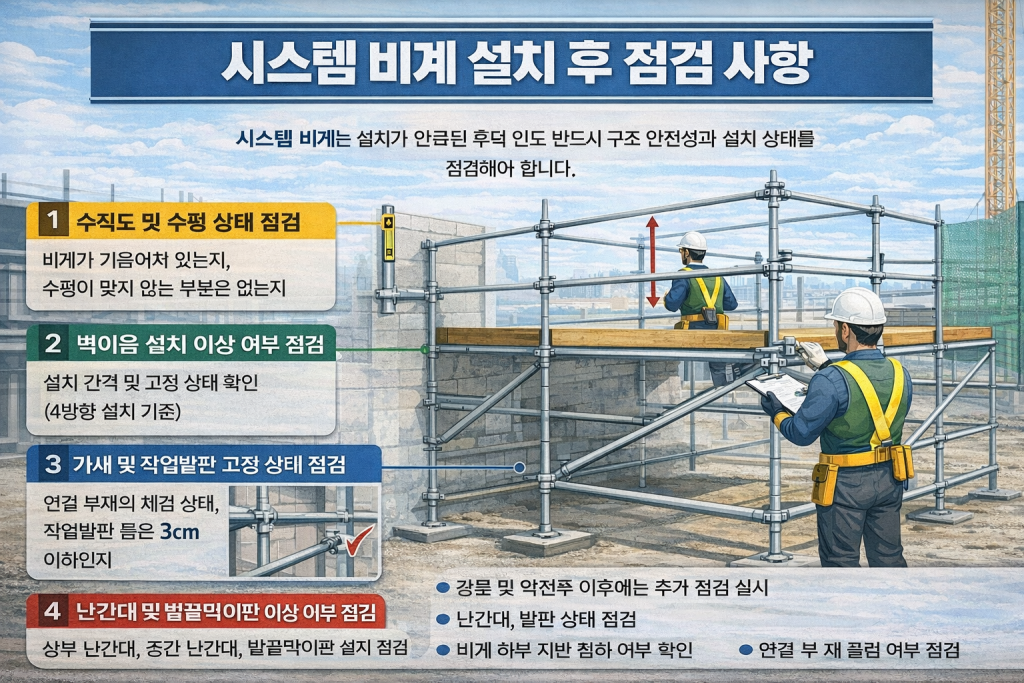

5. 시스템 비계 설치 후 점검 사항
시스템 비계는 설치가 완료된 이후에도 반드시 구조 안전성과 설치 상태를 점검한 후 사용해야 합니다.
이는 산업안전보건기준에서도 강조하는 사항으로, 점검을 통해 추락이나 붕괴 사고를 사전에 예방할 수 있습니다.
먼저 확인해야 할 사항은 수직도와 수평 상태입니다.
비계가 기울어져 있거나 수평이 맞지 않으면 하중이 한쪽으로 집중되어 구조 안정성이 크게 떨어질 수 있습니다.
다음으로 벽이음 설치 상태를 점검해야 합니다.
벽이음은 비계가 건물에서 떨어지거나 전도되는 것을 방지하는 중요한 요소이므로 설치 간격과 고정 상태가 기준에 맞는지 확인해야 합니다.
또한 가새(브레이싱) 설치 여부와 체결 상태를 점검하여 구조가 흔들림 없이 안정적으로 유지되는지 확인합니다.
작업자가 실제로 서서 작업하는 작업발판의 고정 상태와 파손 여부도 반드시 확인해야 하며, 발판 사이 틈이나 미끄럼 위험 요소가 없는지도 살펴봐야 합니다.
이와 함께 난간대와 발끝막이판 설치 여부, 비계 하부의 지반 침하나 받침목 상태, 연결 부재의 풀림 여부 등을 종합적으로 확인해야 합니다.
특히 강풍이나 집중호우 이후에는 비계가 변형되거나 느슨해질 가능성이 있으므로 정기적인 재점검을 실시하는 것이 안전 관리의 핵심입니다.

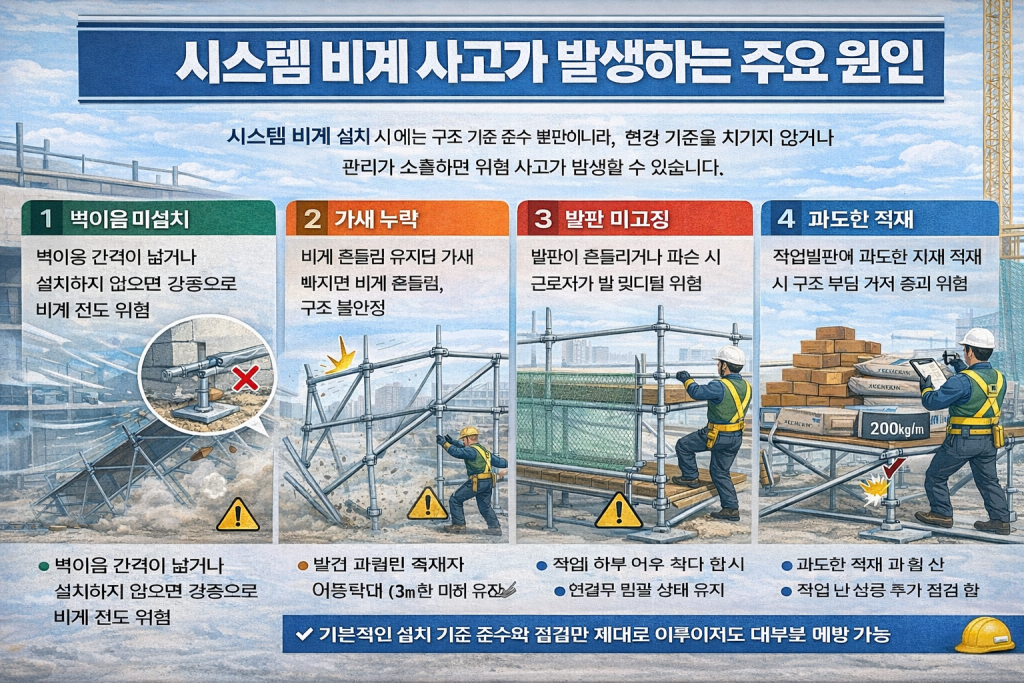

6. 시스템 비계 사고가 발생하는 주요 원인
시스템 비계는 구조적으로 안정성이 높은 가설 구조물이지만,
설치 기준을 제대로 지키지 않거나 관리가 소홀할 경우 추락 사고나 비계 붕괴 사고가 발생할 수 있습니다.
건설현장에서 발생하는 비계 관련 사고의 대부분은 구조적 결함보다는 설치 기준 미준수와 관리 부족에서 발생합니다.
가장 대표적인 원인은 벽이음 미설치 또는 설치 간격 미준수입니다.
벽이음은 비계를 건물 구조체와 연결하여 전도나 붕괴를 방지하는 중요한 장치인데,
이를 설치하지 않거나 간격을 넓게 설치하면 강풍이나 작업 하중에 의해 비계가 흔들리거나 전도될 위험이 커집니다.
또 다른 주요 원인은 가새(브레이싱) 누락입니다.
가새는 비계의 구조적 강성을 확보하는 부재로,
이를 설치하지 않으면 비계가 좌우로 흔들리면서 전체 구조가 불안정해질 수 있습니다.
또한 작업발판 미고정이나 파손된 발판을 사용하는 경우 작업자가 발을 헛디뎌 추락 사고가 발생할 가능성이 높습니다.
이와 함께 과도한 자재 적재로 인한 하중 초과도 비계 붕괴의 주요 원인 중 하나입니다.
작업발판에 벽돌, 자재, 공구 등을 과도하게 적재하면 설계 하중을 초과하여 구조가 변형되거나 붕괴될 수 있습니다.
결국 시스템 비계 사고의 대부분은 기본적인 설치 기준 준수와 정기 점검만 제대로 이루어져도 충분히 예방할 수 있습니다.

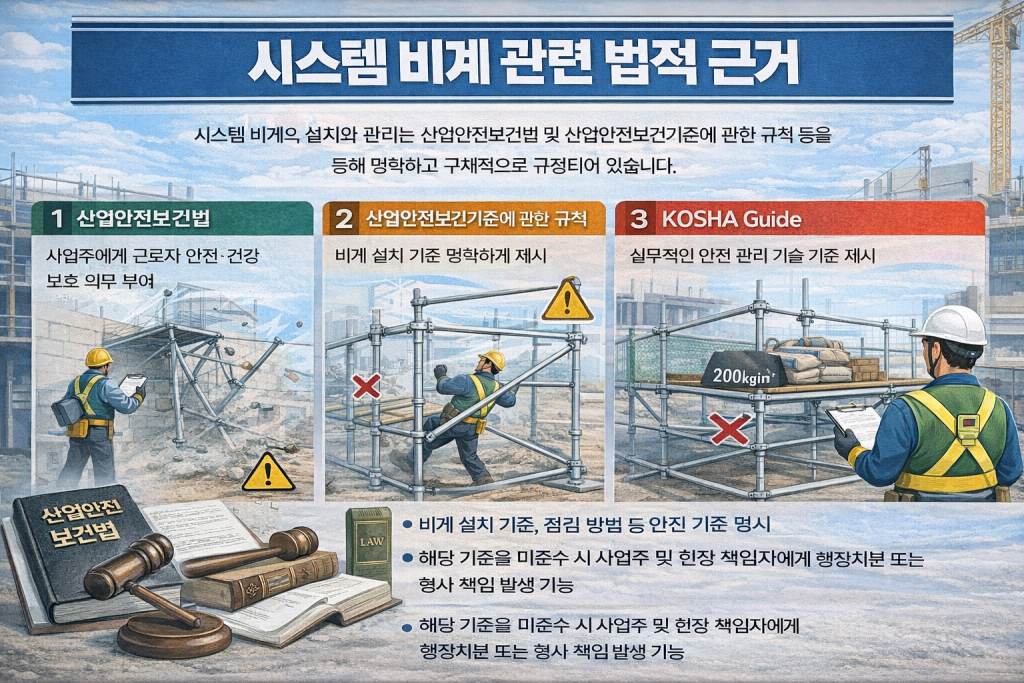

7. 시스템 비계 관련 법적 근거
시스템 비계의 설치와 관리에 관한 기준은 단순한 현장 관행이 아니라 산업안전보건법 및 산업안전보건기준에 관한 규칙 등 관련 법령에 의해 규정되어 있습니다.
이러한 법적 기준은 건설현장에서 발생할 수 있는 추락 사고와 구조물 붕괴 사고를 예방하기 위해 마련된 것으로, 사업주와 현장 관리자는 반드시 이를 준수해야 합니다.
먼저 산업안전보건법은 사업주에게 근로자의 안전과 건강을 보호할 의무를 부여하고 있으며, 이에 따라 건설현장에서 사용하는 가설 구조물인 비계도 안전하게 설치·관리하도록 규정하고 있습니다.
구체적인 설치 기준은 산업안전보건기준에 관한 규칙에서 규정하고 있으며, 작업발판 설치, 난간대 설치, 벽이음 간격, 가새 설치 등 비계 구조와 관련된 세부 안전 기준을 명확하게 제시하고 있습니다.
또한 한국산업안전보건공단에서 제시하는 KOSHA Guide(안전보건기술지침) 역시 현장에서 참고하는 중요한 기술 기준입니다.
이 지침은 비계 설치 방법, 구조 안정성 확보, 점검 방법 등 실무적인 안전 관리 기준을 제시하고 있어 현장 안전 관리에 활용되고 있습니다.
만약 이러한 법적 기준을 위반하여 비계를 설치하거나 관리 소홀로 사고가 발생할 경우 사업주 또는 현장 책임자에게 행정처분이나 형사 책임이 발생할 수 있습니다.
따라서 시스템 비계는 단순한 작업 설비가 아니라 법적 안전 기준을 반드시 준수해야 하는 가설 구조물로 이해하고 철저히 관리하는 것이 중요합니다.
마무리
시스템 비계는 건설현장에서 외벽 작업, 마감 공사, 설비 설치 등 다양한 작업을 수행하기 위해 반드시 필요한 가설 구조물입니다.
특히 최근에는 작업 효율성과 구조 안정성을 이유로 많은 현장에서 강관비계 대신 시스템 비계가 널리 사용되고 있습니다.
하지만 아무리 구조적으로 안정된 시스템 비계라 하더라도 설치 기준을 준수하지 않거나 안전 관리가 부족하면 추락 사고나 비계 붕괴와 같은 중대한 사고로 이어질 수 있습니다.
따라서 시스템 비계는 단순히 구조물을 조립하는 작업이 아니라 법적 기준에 맞는 설치, 철저한 안전 관리, 지속적인 점검이 함께 이루어져야 합니다.
작업발판 폭 확보, 난간 설치, 벽이음과 가새 설치, 하중 관리 등 기본적인 설치 기준을 철저히 지키는 것이 무엇보다 중요합니다.
또한 설치가 완료된 이후에도 정기적인 점검을 통해 구조의 이상 여부를 확인하고, 강풍이나 악천후 이후에는 추가 점검을 실시하여 위험 요소를 사전에 제거해야 합니다.
결국 안전한 건설현장은 단순히 장비나 시설만으로 만들어지는 것이 아니라 현장 관리자와 작업자 모두가 안전 기준을 정확히 이해하고 실천할 때 비로소 확보될 수 있습니다.
시스템 비계 역시 이러한 안전 관리의 기본 원칙을 지키는 것이 무엇보다 중요하며, 이를 통해 건설현장의 추락 사고를 예방하고 안전한 작업 환경을 유지할 수 있습니다.
